Б/У ОПИСАНИЕ КАМЕР SECAL модель EPL 65.57.41 - 4 шт ( база) по 52.5 м³

Б/У ОПИСАНИЕ КАМЕР SECAL модель EPL 65.57.41 - 4 шт ( база) по 52.5 м³

СОСТОЯНИЕ БЛОКА КАМЕР бу
► Камеры находятся в рабочем состоянии.
► Техническое состояние –исправное. На предприятии качественно сушат ценные породы древесины.
► Внешний вид камер –идеальный.
► Стоят на обслуживании у производителя Secal еще 11 месяцев по программному обеспечению.

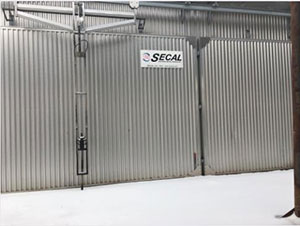

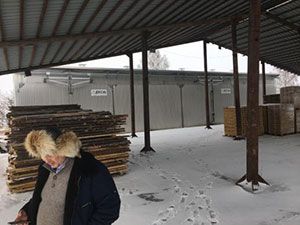

Сушильная камера Б/У для древесиныСушильная камера Б/У для древесины

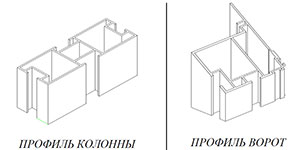

Корпус сушильных камер Secal ►Стойки и балки перекрытия- цельнотянутый профиль
из сплава алюминия, что повышает допустимые
снеговые нагрузки до 250 кг/м2.;
►Винты и болты из нержавеющей стали.
►Внешние желоба и водосточные трубы, полностью из
алюминия.
►Вся конструкция самонесущая и крепится к
фундаменту с помощью нержавеющих анкерных
болтов, что обеспечивает простой монтаж камеры и, в
случае необходимости, демонтаж.
►Сопротивление ветру: 150 км/ч.

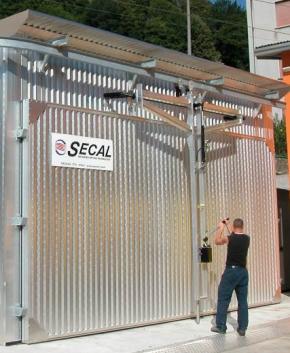

Загрузочные ворота камер Secal ►Ворота с внутренними силовыми элементами и-растяжками
имеют высокую жесткость и прочность. Применяются
алюминиевые листы большей толщины, чем на стенах.
►Конструкция и теплоизоляция ворот аналогична конструкции
стен камеры и также исключает наличие «мостиков холода».
►Герметичность закрытия ворот гарантирована специальной
изолирующей прокладкой из термостойкого неопрена Dutral,
который жизнестоек в температурах до 200ºС и значительно
более долговечен по сравнению с резиновыми
уплотнителями.
►Подъем, опускание и перемещение ворот обеспечивается
подъѐмным гидравлическим приводом.

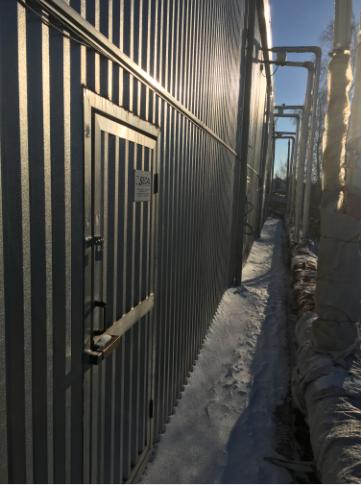

Инспекционная дверь камер Secal ►Инспекционная дверь – для доступа оператора внутрь
камеры. По желанию ЗАКАЗЧИКА может
размещаться в любом месте, в том числе и на воротах
камеры.
►Конструкция двери аналогична конструкции стен.
►Инспекционная дверь, с высоким уровнем безопасности
в соответствии с европейскими нормативами.
Аварийное быстрое открытие с внутренней стороны с
помощью толкателя, с наружной – рукоять с
автоматическим закрыванием.
Стены и изоляция камер Secal ►Внутренние панели гладкий лист из сплава алюминия;
►Внешние панели гофрированный лист из сплава алюминия (высота ячейки гофро-листа - 30 мм);
►Изоляции - минеральная вата, обработанная гигроскопической смолой. Толщина 100 мм. Плотность 60 кг/м3
►Общая толщина стен: 130 мм (100 толщина утеплителя + 30 мм высота ячейки гофро-листа для его вентиляции, создает технологию «вентилируемой стены» -маленькие каналы, по которым естественным образом проходит воздух, постоянно высушивая минеральную вату). Поэтому тепловые мосты не возникают;
►Конструкция стен предусматривает также специальные горизонтальные профили в метре друг от друга и создающие поддержку изолирующему материалу. Это решение, кроме того что заметно укрепляет всю конструкцию камеры, предохраняет от оседания минеральной ваты, как это часто случается в традиционных конструкциях.
►Собственная конструкция стен SECAL учитывает тепловое изменение линейных размеров листов при нагревании. Листы не деформируются при нагреве;
Система 2-х стороннего увлажнения Secal ►Система увлажнения состоит из двух независимых веток, каждая из которых включается своим электромагнитным клапаном.
►Форсунки распыления воды из нержавеющей стали расположены непосредственно спереди и сзади вентиляторов и работают попеременно, -при прямом дутье работает одна ветка при реверсе другая.
►Позволяет эффективно и равномерно увлажнять древесину и менять климат в камере.
►Система комплектуется фильтрами механической очистки воды.
Система приточно-вытяжной вентиляции Secal ►Система вентиляции обеспечивает выброс горячего воздуха насыщенного паром и приток свежего воздуха в камеру.
►Регулирование воздухообмена происходит с помощью заслонок каминов, изготовленных из алюминия, управляемых сервоприводами «BELIMO» специального типа «ORANGEBOX» (для суровых климатических условий -40°C/-50°C, со степенью защиты IP 66/67)
►В отличие от конкурентов регулирование воздухообмена пропорциональное:- (это открывание/закрывание заслонок на определенный градус, что не допускает резкие термические перепады внутри камеры

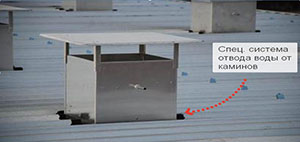

►Специальная система отвода дождевой воды от корпусов каминов, которая не дает воде скапливаться в местах установки каминов, препятствует образованию наледи.
Система нагревания камер для сушки древесины Secal ►Калориферы - из нержавеющих стальных труб с алюминиевым оребрением. Оюладают эффективным теплообменом и стойкие к коррозии.
►Калориферы снабжены соединительными коллекторами из нержавеющей стали с фланцами для подсоединения системы нагрева камеры к внешней гидравлической системе.
►Система нагрева комплектуется 3-ходовой клапаном с электроприводом для автоматического поддержания температуры нагрева камеры
Система циркуляции воздуха в камере Secal ►Вентиляторы- осевые, реверсивные, из алюминиевых сплавов.
►Обичайка вентилятора - из нержавеющей стали AISI 304, большой толщины и с двойной кромкой для снижения турбулентности на обеих сторонах.
►Электродвигатели вентиляторов марки SIEMENS, тропического исполнения обеспечивает их длительную эксплуатацию в экстремальных условиях; защита по IP 55.
►Количество вентиляторов, их производительность и напор подобраны так, что бы обеспечить равномерный поток воздуха через штабель с древекиной не менее 3.2. м/сек.
►Провода для подключения электродвигателей вентиляторов огнезащитные, тип FG7, с двойной силиконовой изоляцией внутри и износостойкой резины снаружи
Верхний горизонтальный резиновый экран на каждой камере Secal Служит для предотвращения прохода воздуха над пакетами пиломатериалов и повышает эффективность работы камеры
Фальш-потолок камер Secal ►Фальш-потолок обеспечивает разделение потоков воздуха и направляет поток через штабель с древесиной.
►В фальш-потолке предусмотрен сервисный люк для обеспечения быстрого и легкого доступа к вентиляторам, калориферам и к форсункам системы орошения.для сервисного обслуживания.
Электрический щит с силовой эл.проводкой до камеры и контрольно-измерительными кабелями камеры Secal Электрический щит с силовой эл.проводкой до камеры и контрольно-измерительными кабелями.
►устанавливается в непосредственной близости к камере
►Укомплектован управляющим контроллером камеры, блоками обработки информации от датчиков камеры, коммутационной аппаратурой
►Тип щиты – защиты IP55,
Описание базовых функций контроллера.
►Система управления и контроля процессом сушения SECAL полностью и до конца осуществляет автоматически весь процесс сушения, который введен в контроллер после написания собственной программы или применения программы сушения из библиотеки контроллера
►Система управления и контроля процессом сушения SECAL признана самой прогрессивной системой в сегменте программ сушения древесины. Интерфейс русифицирован.
►управление циклом сушки по показаниям датчиков влажности древесины, датчиков равновесной влажности воздуха и датчиков температуры;

Панель контроллера камеры для сушки лревесины Secal

Контроллер «PLUS 3000 Professional»
оснащенный двойным микро-процессором, для полностью автоматического ведения процесса сушки
►Надежная в использовании система управления. В процессе эксплуатации возможность еѐ обновления новыми версиями, изменения конфигурации и расширения.
►Контроллер позволяет вести процесс сушки в полностью автоматическом режиме.

Панель контроллера камер для сушки древесины Secal

►разбивка цикла на этапы: 8 свободно программируемых фаз. Этого набора фаз ДОСТАТОЧНО для сушения хвойных пород толщиной доски до 50 мм;
►управление открытием воздушных клапанов камеры (пропорциональный от 0% до 100% открытия), что позволяет плавно регулировать климат в камере, избегать температурных ударов по древесине, особенно в условиях когда внешние температуры очень низкие. У конкурентов система «открыто 100%- закрыто 100%»;
►двойная система увлажнения - эффективно насыщает влагой древесину и воздух внутри камеры четко до заданных программой показателей. Это сокращает время сушения древесины;
►библиотека программ сушения записана в память контроллера. Эти программы сушения для различных пород древесины предоставляет производитель на базе своего многолетнего опыта. Программы сушения можно изменять в соответствии с индивидуальными потребностями;
►возможность создавать и записывать в память новые программы сушения;
►просмотр и изменение параметров сушения (коррекция процесса сушения, например, по результатам визуального контроля состояния древесины) в режиме реального времени;
►выполнение цикла сушки с заданием средней конечной влажности древесины;
►возможность регулирования скорости нагрева (град/час) на различных фазах цикла сушения;
►возможность регулирования нарастания EMC-настройка по градиенту;
►возможность отображение всех параметров сушения на экране контроллера (влажность древесины -8 датчиков, влажность -2 датчика и температура воздуха-2 датчика);
►аварийная сигнализация при выполнении недопустимых операций и возможных неполадках в системе;
Система контроля параметров среды в сушильной камере и самой древесины:
В камере установлены климатические группы с установленными датчиками для измерения влажности древесины, специальные графитовые пластинки для измерения ЕМС (равновесной влажности воздуха) и датчики температуры. Данные о параметрах сушки и о состоянии сервоприводов (исполнительных элементов) поступают в систему контроля непрерывно.
Датчики для измерения влажности девесины и параметров среды:
► Датчики измерения влажности древесины 8 шт
► Датчики определения равновесной влажности
воздуха EMC/UGL 2 шт
► Датчики измерения температуры 2 шт
► Провода для подключения датчиков:
экранированные, в толстой, износостойкой,
силиконной изоляции 1 комплект на камеру

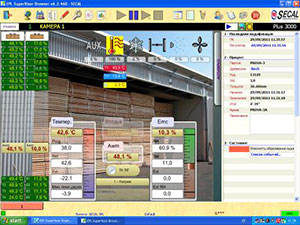

Комплексная управляющая система автоматики камер SecalМонитор комплексной управляющей системы автоматики камер SecalКомплексная управляющая система автоматики камер Secal

Компьютер промышленного исполнения пыле-влаго-защищенный с независимым элегазовым охлаждением

«СИСТЕМА» - использует последние достижения интернет-индустрии. Объединяет в себя все контроллеры камер и создает рабочее место у Заказчика с очень широкими и возможностями эксплуатации и обслуживания камер. Объединяет, при н

Принцип слежения за процессами сушки древесины еобходимости, интеллектуальный потенциал фирмы SECAL и технологов фирмы ДАКТ.РУ. и в конечном счете обеспечивает бесперебойную работу камер и существенно сокращает срок при возможных неполадках и ремонте.

►Управляющий компьютер промышленного исполнения :
• автономной изолированной. системой охлаждения (с помощью газа).
• может устанавливаться на значительном расстоянии от сушильных камер
• может объединять в общую систему от 1 –ой до 30 камер; • источник бесперебойного питания UPS 700 (ок. 15 минут) с программным обеспечением для управления напряжением в сети, • монитор 17", ведущего бренда, мышь, принтер, клавиатура • приспособлен для работы 24 часа в сутки на годы;
Софт: ►стабильная и протестированная русифицированная операционная система Windows XP professional обеспечивает безопасную эксплуатацию; ►высокоскостной интерфейс USB (High Speed) для подключения переферийных устройств - позволяет компьютеру взаимодействовать с другими устройствами в сети; ►LAN/Internet (компьютер готов подключению к интернету); ►установлена антивирусная программа;

►программное обеспечение «EPL Supervisor» для выполнения любой задачи по сушке древесины и следующими достоинствами: КАЧЕСТВО СУШЕНИЯ:- фирма ДАКТ и SECAL добиваются минимизации брака при сушении всего до 2-3 %!!!
СИСТЕМА позволяет осуществлять функцию «Удаленный технолог» в самой простой комплектации позволяет либо одновременно, либо независимо с трех рабочих мест (место оператора Заказчика, офис Дакт и офис SECAL,) производить тестирование узлов камеры, изменять и обсуждать (конференция) в режиме ON LINE вопросы:
- диагностику механизмов сушильной камеры;
-создавать новую или корректировать текущую программу сушения;
-анализировать результаты сушения;
-функция не заменима для обучения технолога/оператора сушильного хозяйства.
• резервирование управления – камерой можно управлять и программировать с компьютера, который может находиться в 50 и более метрах от камеры или с панели щита (особенно удобно при тестировании работы механизмов камеры).
• интернет-связь –для устойчивого функционирования системы в удаленном доступе достаточно малоскоростного интернета..
• контроль – при желании Заказчика контролировать и корректировать работу камер можно со смартфона/планшета с любой точки мира где есть интернет (опция).
• обновлять или переустанавливать программное обеспечение

Предназначена для сушки твердолиственных пород (дуб, бук, ясень и т.д.).
• позволяет добавлять дополнительные этапы сушки: дополнительный этап обогрева, фаза размораживания, промежуточная влаготеплообработка и этап кондиционирования в любой момент.
• позволяет разбить этап сушки на несколько подэтапов, в зависимости от толщины заготовки и конечной влажности.
Блок песперебойного питания для компьютера камеры для сушки древесины Secal Блок бесперебойного питания
►Предназначена для защиты «мозгов» камеры от проблем питающей электросети;
►оснащен стабилизатором напряжения и фильтрами;
►позволяет избежать дорогостоящих ремонтов блоков автоматики связанных с перенапряжениями в питающей электросети.
опция ИНВЕРТОР Мощность: 15 кВт; на каждую камеру
► Инвертор позволяет регулировать скорость вращения вентиляторов, тем самым менять скорость потока воздуха через штабели. Необходим при сушке древесины твѐрдолиственных пород (дуб, бук, ясень), а так же для древесины хвойных пород толщиной более 50 мм. Позволяет экономить электроэнергию до 30%.

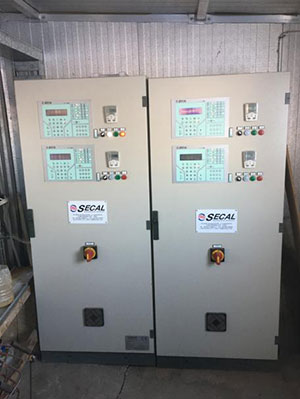

Вид камер для сушки древесины Secal c задней стороны Два щита управления блоком камер Secal

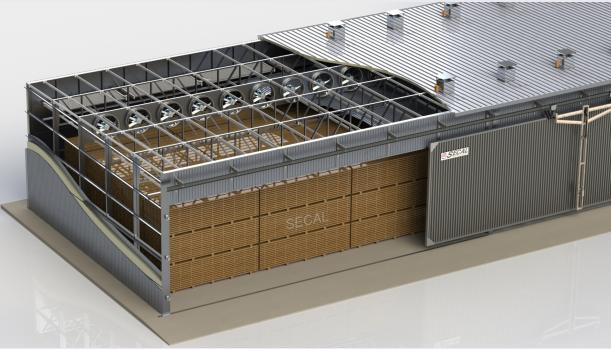

ВНУТРЕННЕЕ УСТРОЙСТВО КАМЕРЫ (принцип)
Принцип умтройства камер Secal

Эксплуатационные характеристики и комплектация камеры EPL 65.57.41

Модель камеры / камер

EPL 65.57.41..

Количество камер

шт.

4 (четыре)

Расчётный объем камеры, при коэф. загрузки К=1.0

м³.

52.5 м³ при толщ. доски 50 мм +прокладка 24 мм

45.0м³ при толщ. доски 30 мм +прокладка 22 мм

Фактический объем камеры при коэф.загрузки К=0.87

46.0 м³ при толщ. доски 50 мм +прокладка 24 мм

39 м³ при толщ. доски 30мм +прокладка 22 мм

Размеры штабеля
(длина х ширина х высота)

м.

6,2 х 1,2 х 1,2

Количество штабелей в камере

шт.

9

1 ряд в ширину,
3 рядов в глубину,
3 ряда в высоту

Внутренние размеры камеры (ширина; глубина; высота до фальшпотолка).

м.

6 500 х 5 700 х 4 100

Тип загрузки камеры

Фронтально, при помощи вилочного погрузчика

Загрузочные ворота (шир х высот).

м.

6 600 х 4 130

Подъемный гидравлический механизм

2 (два)

Количество вентиляторов в камере

шт.

4 (четыре) по 3 кВт

Диаметр крыльчатки вентиляторов

мм.

800

2-х сторонняя система увлажнения.
кол-во форсунок
• система фильтров очистки воды
• соединит. трубы из нерж. стали

шт.

4 + 4

Кол-во заслонок в системе приточно-вытяжной вентиляции

2 + 2

Комплект системы отопления

• нагревательные элементы из нержавеющих труб с алюминиевым оребрением
• комплект трубопроводов из нержавеющей стали для внутренней разводки
• роторный трехходовой клапан с сервоприводом

Электросиловой щит

Секционного типа, со степенью защиты IP55

Провода для подключения электродвигателей

Огнезащитные, тип FG 7, с двойной силиконовой изоляцией внутри.

Верхний горизонтальный экран

шт.

1 (один) на 1 (одну)камеру

Автоматическая система управления
PLUS 3000 PROFESSIONAL

• щит с резервной панелью автоматического управления
• электрический щит
• комплект датчиков влажности древесины - 8 шт.
• комплект электродов (измеряющих влажность древесины) из нерж. стали, 4 типа для древесины толщиной 20,30,40,50мм – 64 шт.
• комплект датчиков равновесной влажности воздуха UGL–2 шт.
• комплект датчиков измерения температуры–2 шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАМЕРЫ EPL 65.57.41.

Максимальная потребляемая тепловая энергия

кВт

260

Номинальная потребляемая тепловая энергия

кВт

130

Производительность одного вентилятора

м³/час

30 000

Мощность электродвигателя каждого вентилятора

кВт

3,0

Электропотребление

кВт

12

Теплоноситель, обеспеченный Заказчиком

Горячая вода 90-95°C , давление 2,5 бар

Давление в системе увлажнения, обеспечивается Заказчиком

Вода минимум 3,0 бар
