Котлы (Россия)

Котлы (Россия)

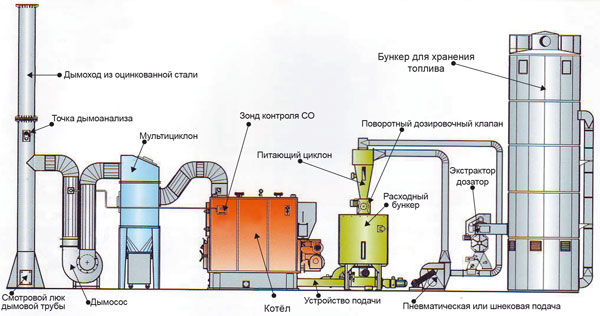

Принципиальная схемы растановки котельного оборудования

- Котлы надёжные - имеют отработанную конструкцию.

- Народные котлы - обширная зона поставок по всей России и за рубежом.

- Котлы удобны в эксплуатации - простой доступ в зону дымо­гарных труб и топку.

- Успешно сжигают топливо влажностью 70-80% за счёт боль­шой теплоёмкости топки и за счёт арочного свода топки.

- Для сжигания ДСП и МДФ применяется футеровка шамотным кирпичом с рабочей температурой 1400°С.

- Быстрый разгон до номинальной мощности
- Котлы просты в эксплуатации
- Котельное оборудование имеет высокий КПД

Котёл водогрейный - российского производства, имеет блочно-модульную конструкцию и состоит из топочного блока и блока теплообменника. Данные котлы предназначены для работы на сыпучих и кусковых древесных отходах различного типа. Конструктивно весь котел выполнен из листовой стали с большой камерой сгорания, полностью выложенной высокачественным огнеупорным материалом. В топке котла имеются люки для загрузки ее вручную и для выполнения работ по ее очистке. Термические, жидкостные, и динамические характеристики, данных генераторов предназначены для обеспечения максимальной надежности и производительности, при любых условиях эксплуатации. В конструкции агрегата использована высококачественная сталь, а сварочные швы выполнены вручную квалифицированным персоналом.
Топочная камера - стены и свод футерованы шамотным кирпичом. С наружи облицована теплоизолирующим кожухом из листового про­филя. Для сжигания различных видов топлива в топке установлена чугун­ная наклонная колосниковая решётка, на которой происходит горение, как сыпучего (опил, стружка, щепа, фрезерный торф, с/х отходы), так и куско­вого топлива (дров, брикетов, срезок, коры, отходов МДФ, ДСП, ЛДСП и т.д.).
Теплообменник - дымогарный с большим количеством прямых труб (что облегчает чистку котла!), построен по двухходовой схеме. Для очистки всех теплообменных поверхностей в передней части теплообмен­ника предусмотрена технологическая дверь. Чистка топки - осуществля­ется сбоку и (или) спереди.

Механизм подачи топлива - состоит из бункера и шнека, который пред­назначен для подачи различных видов сыпучего топлива (опилки, стружка, щепа, торф) в топку котла. В качестве привода вращения шнека исполь­зуется мотор-редуктор. Реторта, и выход шнека в нее, расположены в основании и защищены слоем топлива от температурного воздействия. Достигнутая таким образом эффективность сжигания обеспечивает высокий показатель КПД котла и полную экологическую безопасность, вентиляторы для наддува воздуха под колосниковую решётку и в зону дожига (вторичное дутье) дополнены ручными заслонками для регулирования подачи воздуха.
Объем подаваемого топлива регулируется автоматически. На желобе шнека установлен датчик, контро­лирующий температуру внутри желоба. При отсутствии сыпучих отходов предусмотрена возможность сжигания кусковых отходов древесины / дров. Основание котла сконструировано таким образом, чтобы воздух поддува, проходя через специальные каналы, охлаждал зольник и колосники, тем самым, увеличивая срок их службы, и, вследствие этого, осуществлял поддув именно горячим воздухом в зону горения.

Футерованная топка находится, также как и теплообменник, в водяной рубашке, что увеличивает срок службы шамотного кирпича.
Конструкция котла позволяет без остановки процесса отопления производить чистку теплообменника (занимает в среднем 1 час).

Конструкция оперативного бункера обеспечивает надежную топливоподачу сыпучего топлива (опилки, щепа) без зависания и без необходимости просеивания.

Базовый комплект автоматики, входящий в стандартный комплект поставки, обеспечивает контроль всех параметров, необходимых для безопасной и надежной работы котла. Основной параметр для автоматической работы котла – это задаваемый диапазон температуры выходящей воды. В автоматическом режиме блок управления котлом выдерживает температурные параметры теплоносителя в заданных пределах с точностью до 20С.

Комплектность котельного оборудования полная, для пуска в работу требуется: помещение для установки котла, коммуникации (вода, электроэнергия и т.д.), дымовая труба (уличная), смонтированная система теплопотребления.
Проектный срок службы котлов –20 лет.
Гарантия на котлы – 2 года, а также предоставляется послегарантийное обслуживание.

Краткая техническая информация о котлах мощностью от 350кВт до 1,5МВт

Технические характеристики

КВт(м)
-0,35

КВт(м)
-0,6

КВт(м)
-0,85

КВт(м)
-1,0

КВт(м)
-1,2

КВт(м)
-1,5

Номинальная теплопроиз-водительность, кВт

350

600

850

1000

1200

1500

Температура воды на выходе, С0, не более

115

115

115

115

115

115

Отапливаемая площадь, м2

3500

6000

8500

10000

12000

15000

Отапливаемый объем, м3

10500

18000

25500

30000

36000

45000

Рабочее давление, МПа

0,25

0,25

0,25

0,25

0,25

0,25

Температура уходящих газов, С0

160

160

160

160

160

160

Время выхода на рабочий режим, ч., не более

1

1

1

1

1

1

Объем загрузочной камеры, м3, не менее

0,5

1,2

1,8

2,0

2,0

2,4

Объем бункера-накопителя, м3

2,08

2,08

2,08

2,08

2,08

2,08

Поверхность теплообмена, м2

36,1

58,7

84,8

100,7

112,7

137,1

КПД %

86-90

86-90

86-90

86-90

806-90

86-90

Расход воды, м3/час

12,0

20,0

25,0

35,0

35,0

52,0

Масса котла, кг

4500

6300

9000

10000

10800

16000

Габаритные размеры котла в собранном виде, мм (длина х ширина х высота)

4200х2089
х2500

5674х2189
х3300

5400х2712
х3500



5750х2812
х3500

5750х2812
х3500

7300 х 2900
х 4300

Габаритные размеры котла, мм
(длина х ширина х высота)

1900х1500
х1900

2500х1600
х2680

2900х2058
х2720



3060х2058
х2720

3060х2058
х2720

3400 х 2100
х 3500
