Дата: 20.05.2011

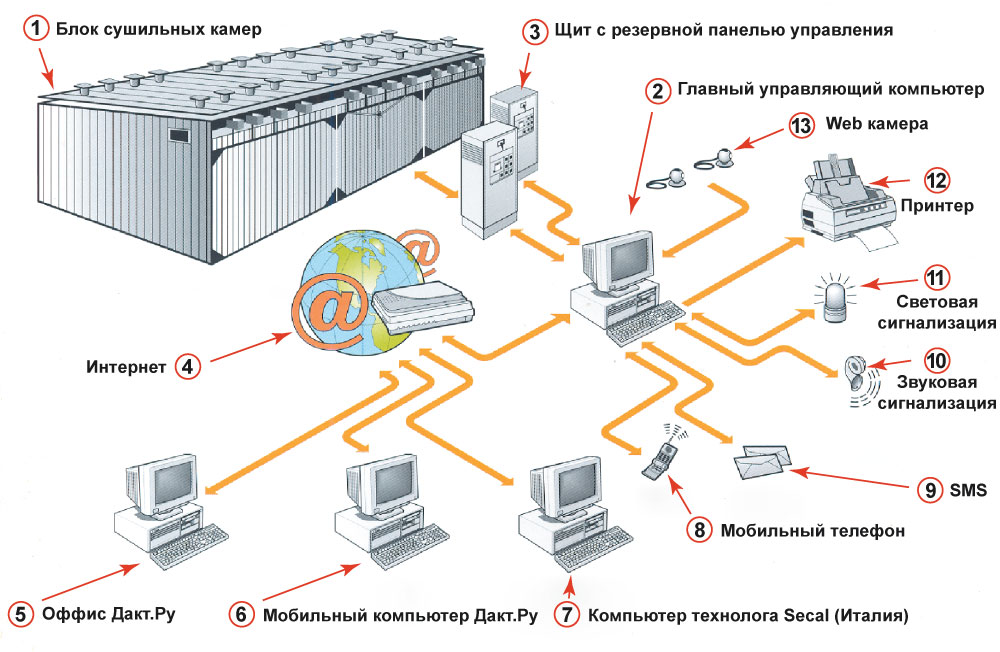

Схема возможной организации управления и контроля сушильными камерами

Сушка древесины средствами удалённого доступа, схема

1 Блок Сушильных камер

2 Главный управляющий компьютер промышленного исполнения с программой сушения «PLUS 3000» может располагаться на расстоянии до 300 метров от камер и решает следующие задачи:
- является автоматизированным рабочим местом технолога сушильного хозяйства (формирование режимов сушения, мониторинг и коррекция процесса сушения, анализ результатов сушения и т.д.)
- ввод программ сушения и контроллер сушильной камеры
- обеспечивает интернет связь и телефонию с заинтересованными пользователями 5, 6, 7, 8, 9, 13
- запускает аварийную сигнализацию при возникновении нештатной ситуации 10, 11

3 Щит с резервной панелью управления располагается в непосредственной близости к сушильным камерам. При необходимости применяется для ввода программ сушения и контроллер сушильной камеры. Удобно использовать для тестирования работоспособности элементов сушильной камеры, в том числе при аварийных ситуациях и для оценки текущего состояния процесса сушки. При сбое в работе главного компьютера, полностью обеспечивает работу камеры (резервирование)

5, 6, 7 Удалённые компьютеры, на которых установлены аналогичные программы «PLUS 3000» с разными правами доступа. Через эти компьютеры можно наблюдать, изменять, создавать и анализировать программы сушения. Обучать технологов работе с программой. Самые широкие права доступа имеет компьютер технолога SECAL через который возможны установки новых версий программ или открытие доступа к каким-либо опциям

8, 9 В случае нештатных ситуаций главный компьютер 2 может посылать соответствующие голосовые и SMS сообщения на, прописанные ранее в программу, адреса

12 Принтер применяется для печати отчётных документов по проведенным сушкам и паспортизации партий сухого пиломатериала

13 Web камеры позволяют в реальном времени или через запись видеть, что происходит на площадке при запуске камер, оценить исполнительность работников и т.д.
